Автоматическая Двухголовочная пила с ЧПУ OSAS-500x4200

Автоматическая Двухголовочная пила с ЧПУ OSAS-500x4200

Автоматическая программируемая двухголовочная пила с фронтальной подачей пильных дисков предназначена для раскроя алюминиевых профилей.

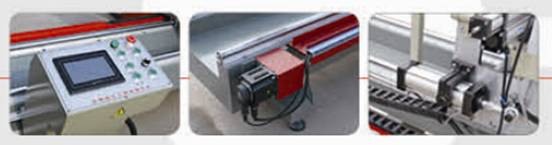

Особенности:

l Функция программирования позволяет установить порядок раскроя и контроль выполненных циклов.

l Станок оснащён программным пультом управления, позволяющим вводить размеры, углы и поправки на увар профиля

l Гидропневматический аппарат, обеспечивающий плавность подачи пильного диска при работе с алюминиевыми профилями

l Диаметр алмазного диска пилы Ø 500 мм

l Угол поворота пильного диска 45°~90° градусов выполняется автоматически

l Установка нестандартного промежуточного угла от 45° до 90° осуществляется вручную

l На правой подвижной голове закреплен конвейер для подачи профиля

l Жёсткая сварная рама, голова перемещается на высокоточных подшипниках по литым валам

l Регулируемое устройство угла распила

l блок MITSUBISHI, Сервосистема Taiwan Teco

Технические характеристики:

Электропитание	380В,50Гц
Мощность мотора распила	2 х 2,2 кВт ,
Мощность серво-мотора	1,5 кВт.
Давление воздуха	6-8 бар
Потребление воздуха	60 л/мин
Оборот вращения мотора распила	2800 об/мин
Оборот вращения серво-мотора	4050 об/мин
Спецификация диска	ø500×ø30×4.4 Z=120
Скорость подачи диска	0~3m/min
Диапазон размера распила	Мин.300~макс.4200мм (90°)/ Мин.200~макс.4200мм (45°)
Макс.высота распила	200мм (45° )
Макс.ширина распила	300мм (90° )
Уголы распила	90°, 45°, 67.5°
Погрешность перепозиционирования	± 0,2мм
Шероховатость отрезки	Ra12.5μm
Вертикальность отрезки	±5’
Плоскостность отрезки	≤0.1m
Габарит	5900x1300x1450мм
Вес	1850 кг

Главные элементы :

Диск	JAPAN WAGEN or UNIKEN
Кнопка, включатель	Schneider
Переключиатель воздуха	SMC
Цилиндр	TIANLONG or JPC
Выключатель	Schneider

Рекомендуемые запчасти

Диск	2 шт.
Зажим	6 шт.
Переключатель воздуха	1 шт.
Цилиндр	2 шт.
Переключатель положения	2 шт.
Ручки	6 шт.
